AMD CEO蘇姿豐(Lisa Su)在CES 2019主題演講中展示Radeon VII，全球首款7納米顯卡高端游戲GPU，美國時間2月7日發售
【新智元導讀】在剛結束的CES 2019主題演講中，AMD CEO蘇姿豐強勢狙擊英特爾和NVIDIA，以全球首款7納米GPU為吸睛核心，宣布第三代銳龍CPU和下一代數據中心Epyc服務器，瞄準英特爾和NVIDIA市場空位，多次強調自家產品性能更優。2019，AMD勢頭繼續生猛。
作為在CES 2019發表主題演講的眾多CEO之一，AMD的蘇姿豐博士(Dr. Lisa Su)絕對令人印象深刻。
消息很明確：AMD致力于將7nm作為制勝法寶，并從2019年初就落地執行。
演講中最吸睛的無疑是全球首款基于7納米顯卡的GPU，瞄準高端游戲市場(以及霸占這個市場的英偉達)，總體性能平均提升29%，售價699美元(約合人民幣4756元)，美國時間2月7日發售。
CPU這邊，首批7nm消費產品將是AMD銳龍(Ryzen)第三代臺式機處理器，采用Zen 2內核，性能比上一代至少提高15%，瞄準主流CPU市場(如英特爾)，預計今年年中上市。
蘇姿豐不僅多次提到AMD的產品性能(相比英特爾和英偉達)更優，包括下一代Epyc服務器“將是你們見過最好的數據中心服務器”，還宣布了與谷歌在視頻游戲直播方面的合作，后者的Stream項目將采用AMD的顯卡。
AMD發布全球首款7納米GPU，高端游戲市場狙擊英偉達

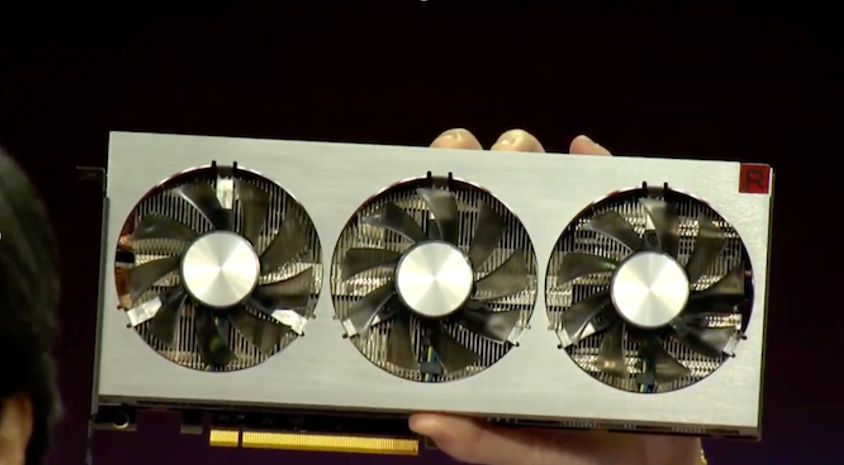

從外形上看，Readon VII塊頭不小，公版即采用三風扇設計，8+8pin供電，從圖片上看，對機箱寬度有一定要求。
事實證明，顯卡之爭在2019年比我們想象的要激烈得多。
CES 2019上，AMD首席執行官蘇姿豐（Lisa Su）博士宣布AMD將發布一款新的高端Radeon顯卡，名為Radeon VII, 主要競爭目標為英偉達的GeForce RTX 2080，售價699美元，明年2月7日上市。
這個消息看起來很有意思，其實從技術上講，AMD并沒有發布任何新的GPU，（新顯卡仍然沿用與上一代旗艦相同的GCN5架構）。但高端市場的情況已經表明，現在有一個窗口可以讓AMD將旗下最高端的Vega 20 GPU帶入消費市場，這正是AMD正在尋求充分利用的窗口。
從參數上來看，Radeon VII實際上就是Vega 20 GPU的低端版本。其CU數量為60個，比AMD之前的旗艦產品Radeon RX Vega64少了幾個，但可以通過更高的時鐘速度和更強大的內存和像素處理能力來彌補CU數量的損失。
AMD稱，Radeon VII比其前一代的旗艦顯卡的性能提升20%-42%，具體提升幅度取決于游戲（總體平均性能提升為29％），從數字參數性能上看，已經具備和NVIDIA RTX 2080一拼高低，使其成為市場上頗具競爭力的4K游戲卡。
具體參數對比如下表所示：

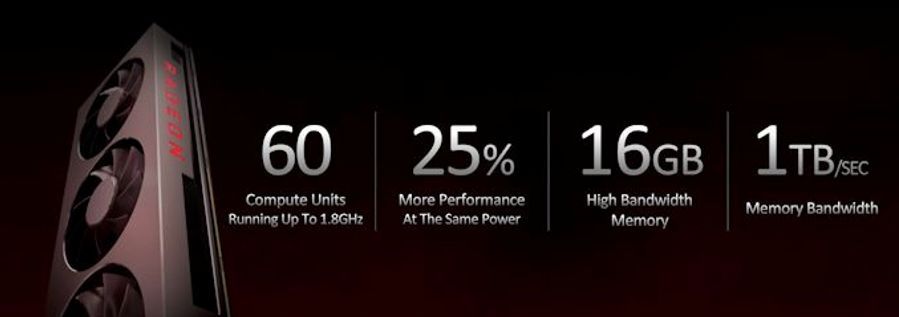

此次發布的Readon VII顯卡配備60個CU，比上一代旗艦RX Vega 64少4個，并配備16GB HBM2顯存，帶寬達到4096bit，顯存頻率為2Ghz。由于采用了臺積電7nm制程，晶體管數量達到了創紀錄的132億。AMD聲稱，Readon VII在同樣的能耗下的性能比上一代顯卡提升了25%.
在顯存和ROP方面，Radeon VII配備128個ROP和4通道HBM2顯存，容量為16GB，配置參數上比上一代的RX Vega 64均多了1倍。
此次發布的Readon 7，名字中雖然沒有Vega，但實際上還是Vega架構下的產品之一。實際上，Vega 20的GPU提供了一些計算上的新功能，比如更高的FP64計算通量，面向神經網絡理解和計算的低精度模式等。
可以看出，AMD正在對產品線進行進一步的切割和劃分，避免Readon 7對自家的高性能計算卡M150構成威脅。
在熱設計功耗（TDP）上，M150為300瓦，但本次AMD沒有宣布Readon VII的TDP，從前作旗艦卡的TDP表現上看，AMD在這個反映能效的重要指標上的表現與競爭對手英偉達RTX 2080的差距仍然不小。

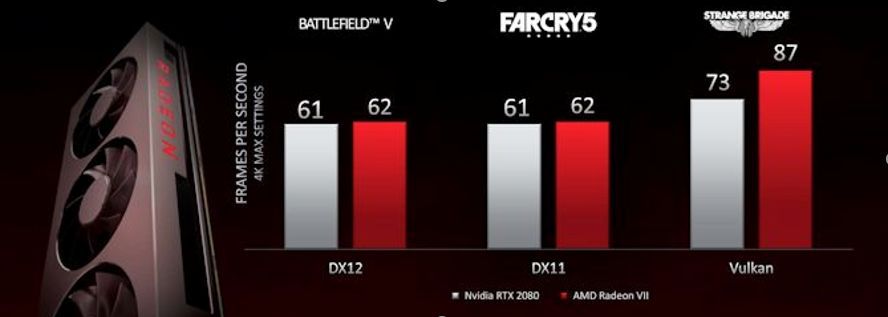

游戲性能方面，從AMD給出的性能對比圖上給出了3個游戲：《戰地5》、《孤島驚魂5》和《生化危機2》，在DX12\DX11模式下，Readon VII和RTX2080的幀數表現大體相當。
總而言之，有競爭還是好事。AMD擁有顯存上的優勢：RTX 2080的顯存是8GB，Readon 7為16GB。但這個顯存優勢能否在不久的將來真正轉化為性能優勢，則是另一回事。
AMD在英偉達的RTX 2080發布4個月后推出的這款顯卡，在能效上可能還無法與英偉達相比，而且與英偉達的光線跟蹤（DXR）功能相比，AMD也不具備什么優勢。
但另一方面，英偉達顯卡的顯存容量的停滯，讓AMD看起來是在“按計劃”增加顯存，而不是“提前”增加。
而且，AMD有意推動Readon VII全面進入4K游戲領域，這可能進一步推動并刺激顯存的消費。
與英特爾針鋒相對：第三代銳龍PC處理器性能提升15%
#p#分頁標題#e#今年CES展會上，英特爾宣布了與Facebook合作打造用于推理的AI芯片NNP-I。AMD這邊則給出與谷歌的合作——蘇姿豐在演講中宣布，谷歌在其視頻游戲直播項目Stream里，將采用AMD的GPU。
當然，這并非AMD的重點。CPU方面，AMD展示了其下一代7nm臺式機CPU，這是第三代Ryzen。
AMD表示這是世界上第一款7nm游戲CPU，也將成為世界上第一款支持PCIe 4.0 x16接口的主流CPU。
代號為Matisse的新品將于2019年中期上市（預計在第二季度或第三季度）。該公司展出的處理器由包裝上的兩塊硅片制成：一塊是由臺積電制造的8核7nm芯片，以及一臺帶有雙控制器存儲和PCIe通道的14nm I/O芯片，后者由GlobalFoundries制造。
由于處理器仍未發布，因此頻率尚未最終確定。但是，該處理器是針對AM4插槽的，因為AMD此前曾表示它打算維持更多代的向后兼容性。這意味著這款CPU可以在目前300和400系列的AMD主板上運行。
Anandtech測量結果：AM4處理器的大小是邊長40毫米的正方形，小芯片為10.53 x 7.67 mm = 80.80平方毫米，而IO芯片為13.16mm x 9.32 mm = 122.63平方毫米。8核芯片比IO芯片尺寸要小，類似于EPYC的8 + 1芯片設計。IO芯片可能還沒有EPYC IO芯片的四分之一大。
蘇姿豐表示，AMD內部數據顯示新的Ryzen 第三代（Matisse）處理器性能相比上一代提升了15.3%，最少能達到與英特爾酷睿i9-9900K Core相同的性能。
兩個系統都在強風冷下運行，英特爾酷睿Core i9-9900K可以在華碩主板上以標準頻率運行。相比之下，AMD芯片并沒有在final clock上運行。AMD表示，這兩款系統都擁有相同的電源、DRAM、SSD、操作系統、修補程序以及Vega 64顯卡。

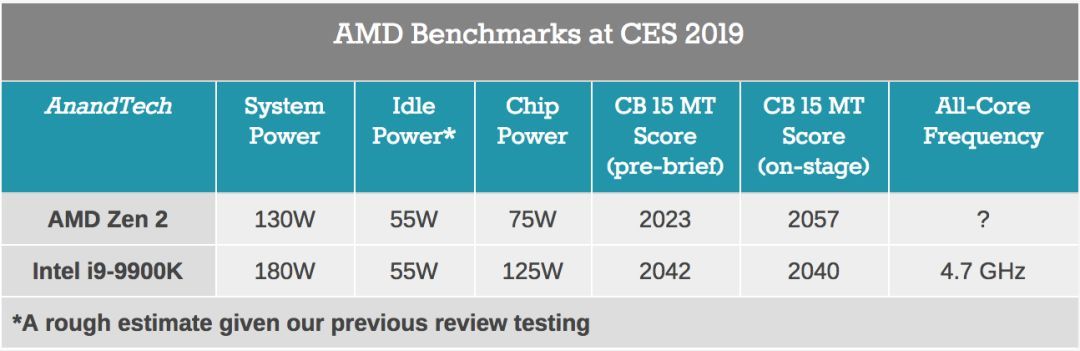

Cinebench跑分，英特爾系統功耗為180W，AMD系統功耗為130-132W。如果平均系統待機功耗大約為55W，那么Intel CPU的功耗大約為125W，而AMD CPU的功耗大約為75W。這表明擁有相同核數量的AMD新處理器在與英特爾性能最高的主流處理器的對比測試中，性能相同的情況下，功耗更低，幾乎節省了一半電力。
至于用于數據中心的Eypc芯片，也是基于Zen 2架構，“我們相信，這將是世界上最好的數據中心服務器芯片”，蘇姿豐在演講中說。
最新一代Eypc芯片除了4倍浮點計算性能提升和總體性能翻倍，操作系統等也是與上一代相同，因此操作起來會更加簡單。下面是兩個英特爾至強8180和一個7納米的Epyc對比：
第三代銳龍也好，Eypc也罷，AMD如何做到這一點？
